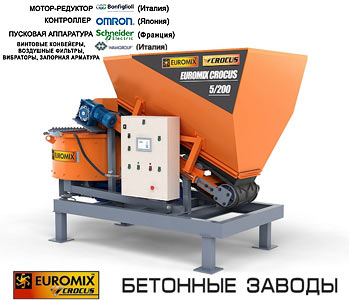

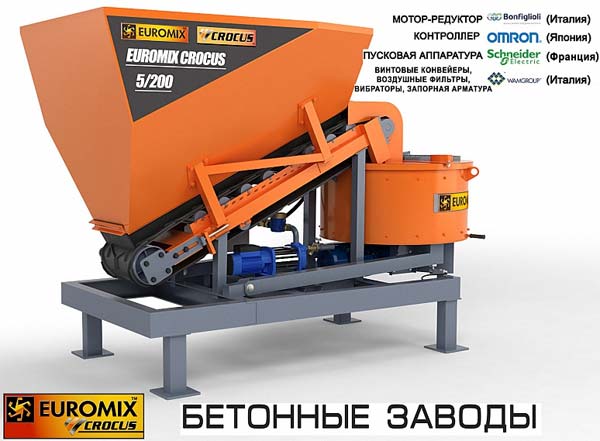

Мобильный бетонный мини-завод EUROMIX CROCUS 5/200

Сезонное исполнение: Летнее Производительность: до 5 м³/ч

Опросный лист для заказа комплекта оборудования

Мобильный бетонный завод EUROMIX CROCUS 5/200 (стационарный тип), производительность до 5 м³/ч, весовая система дозирования цемента и инертных заполнителей, объемная система дозирования воды и хим. добавок, погрешность дозирования по ГОСТ 7473-94, система управления EUROMIX LOGIC PRO (опция). Режим по принципу «ОДНА КНОПКА» (опция), необходимое кол-во рецептов (опция), архив данных (опция). Время монтажа бетонного завода с доп. оборудованием до 2-х часов.
Перевозка в небольшом грузовике. Не требует фундамента. Сборка и запуск за 2 часа.

Базовая комплектация (основной модуль):

• Бетоносмеситель EUROMIX 600.200 роторного типа: броня, лопатки изготовлены из износостойкой стали HARDOX 400, привод смесительного узла - мотор-редуктор (Италия), установлен на тензометрических датчиках, дозация компонентов осуществляется в бетоносмесителе, постоянный опрос датчиков (вес БРУТТО при новом замесе = 0), привод смесительного узла и шиберного затвора мотор-редуктор (Италия)..
• Один бункер инертных материалов объемом 2,0 м³, ленточный транспортер с шевронной лентой, привод - мотор-редуктор (Италия).
• Объёмный дозатор воды ПОТОК 150 М, счетчик жидких компонентов.
• Объемный дозатор жидкой добавки ПОТОК 30 М - насос  (PEDROLLO, Италия), счетчик жидких компонентов.
• Пульт управления бетонным заводом EUROMIX CROCUS 5/200.

Краткое описание работы бетонного завода EUROMIX CROCUS 5/200
Мобильный бетонный завод EUROMIX CROCUS 5/200 производства ЗАВОДА EUROMIX предназначен для приготовления бетонов различных марок, согласно заданной рецептуры бетонной смеси, на основе цемента, инертных заполнителей, воды и жидких добавок.

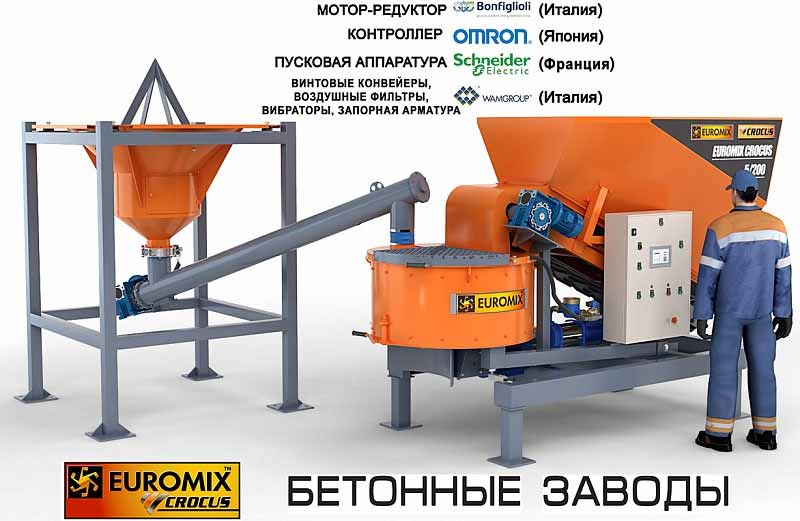

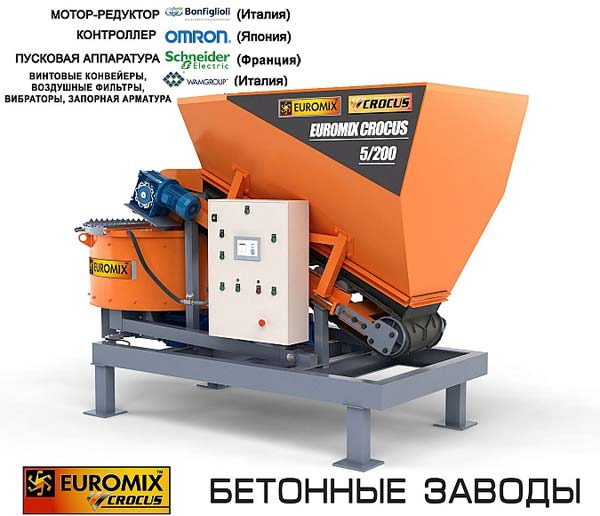

Мобильный бетонный завод EUROMIX CROCUS 5/200 смонтирован на единой раме, и состоит из следующих основных узлов:

• двухсекционный бункер оперативного хранения инертных заполнителей с ленточными питателями;
• смесительный узел на базе бетоносмесителя принудительного типа EUROMIX 600.200;
• поточный дозатор воды ПОТОК 150;
• поточный дозатор жидкой добавки ПОТОК 30.

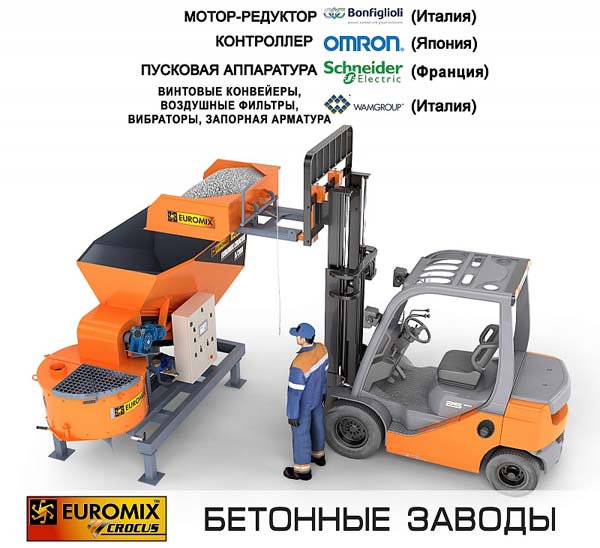

Двухсекционный бункер оперативного хранения инертных заполнителей с ленточными питателями серии ЛК предназначен для загрузки поочередно песка и щебня в бетоносмеситель EUROMIX 600.200 в процессе дозирования. Загрузка песка и щебня в соответствующие секции бункера производится фронтальным погрузчиком. Взвешивание компонентов в процессе дозирования осуществляется поочередно при помощи тензометрических датчиков веса, на которых установлен бетоносмеситель EUROMIX 600.200.

Смесительный узел представляет собой бетоносмеситель принудительного действия EUROMIX 600.200, установленный на тензометрических датчиках веса, и предназначен для взвешивания сыпучих компонентов в процессе дозирования, а также перемешивания компонентов и выгрузки готовой смеси в модуль подачи бетонной смеси.

Поточный дозатор воды ПОТОК 150 представляет собой последовательную сборку в единую магистраль насоса, водосчетчика и клапана, и предназначен для дозированной подачи воды.

Поточный дозатор жидкой добавки ПОТОК 30 представляет собой последовательную сборку в единую магистраль насоса, водосчетчика и клапана, и предназначен для дозированной подачи жидкой добавки.

Функционирование всех механизмов и систем, а также работа мобильного бетонного завода EUROMIX CROCUS 5/200 в целом, осуществляется в автоматическом режиме, согласно алгоритма, описанного ниже, и рецептуры смеси, заданных в контроллере системы автоматизированного управления, входящей в комплект поставки мобильного завода EUROMIX CROCUS 5/200. В процессе работы, бункеры оперативного хранения инертных, а также емкости с цементом и жидкими компонентами, должны быть наполнены.

1. В начале цикла производится дозирование компонентов смеси: инертных материалов, цемента, воды и добавки последовательно друг за другом.
1.1 Инертные заполнители (щебень и песок) ленточными питателями поочередно загружаются в бетоносмеситель EUROMIX 600.200, на котором производится непрерывное взвешивание компонентов. При наборе значения веса каждого компонента, согласно заданной рецептуры, ленточные питатели отключаются.

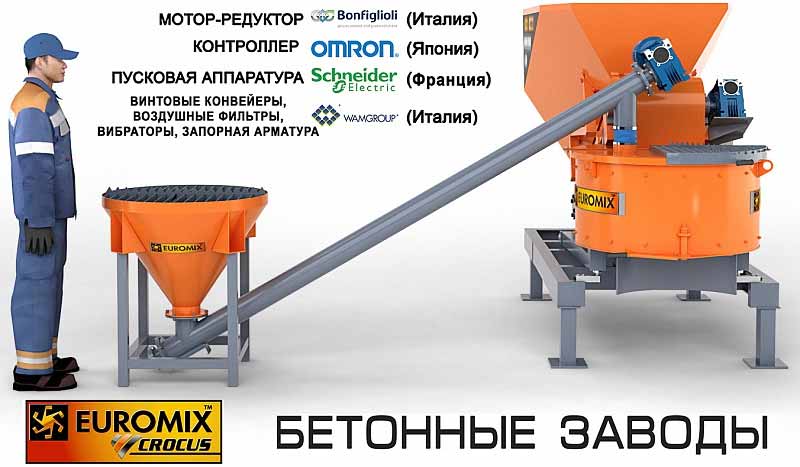

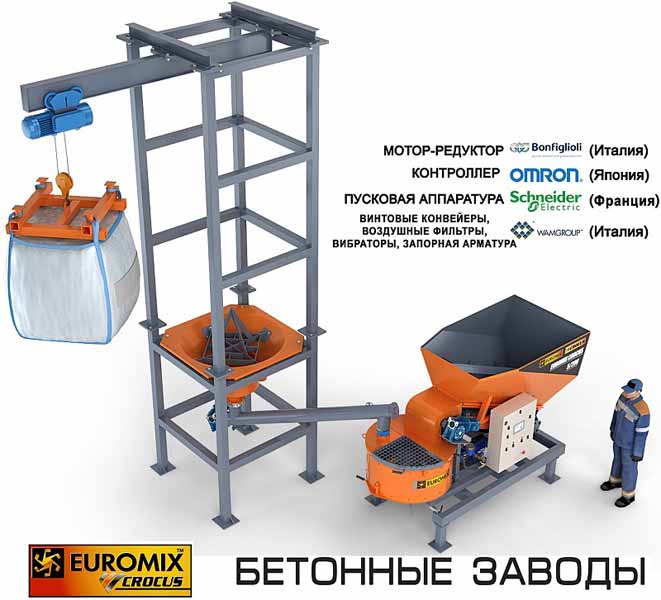

1.2 Цемент при помощи винтового конвейера (шнека) дозировано загружается в бетоносмеситель EUROMIX 600.200, в котором производится непрерывное взвешивание материала. При наборе значения веса, согласно заданной рецептуры, винтовой конвейер (шнек) выключается и загрузка прекращается.
1.3 Вода и жидкая добавка при помощи поточных дозаторов серии ПОТОК загружаются в бетоносмеситель EUROMIX 600.200 одновременно, т.к. способ дозирования скоростной поточный. Водосчетчик отсчитывает пройденный объем, и в необходимый момент, контроллер отключает подачу.
2. В процессе загрузки производится предварительное перемешивание компонентов. После загрузки всех компонентов в бетоносмеситель EUROMIX 600.200, начинается отсчет времени окончательного перемешивания.
3. По завершении отсчета времени окончательного перемешивания, открывается выгрузной затвор бетоносмесителя EUROMIX 600.200, и готовая смесь при помощи ленточного транспортера ЛК подачи бетонной смеси поступает в автомиксер.
Выгрузной затвор бетоносмесителя EUROMIX 600.200 закрывается, и начинается дозированная загрузка инертных заполнителей.
ЦИКЛ ПОВТОРЯЕТСЯ заданное количество раз.

За один цикл производится 0,12 м³ бетона (раствора). Средняя продолжительность цикла, в зависимости от рецептуры смеси, начиная со второго замеса, занимает 90 секунд. При этом, производительность мобильного завода EUROMIX CROCUS 5/200 составляет до 5 м³/час.

Технические характеристики мобильного бетонного мини завода EUROMIX CROCUS (КРОКУС) 5/200

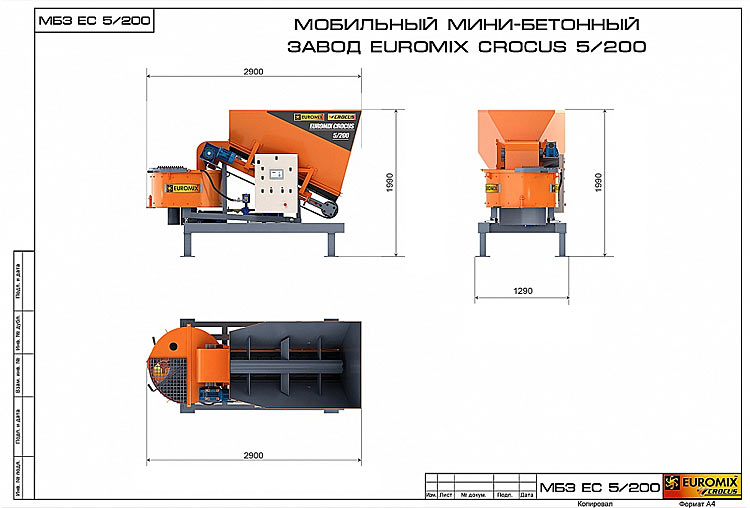

Габаритные размеры
