Мобильный бетонный завод EUROMIX CROCUS 10.500

Сезонное исполнение: Летнее Производительность: до 10 м³/ч

Опросный лист для заказа бетонного завода

Мобильный бетонный завод EUROMIX CROCUS 10.500, производительность до 10 м³/ч, весовая система дозирования цемента и инертных заполнителей, объемная система дозирования воды и хим. добавок, погрешность дозирования по ГОСТ 7473-94, автоматизированная система управления EUROMIX LOGIC PRO. Режим по принципу «ОДНА КНОПКА», необходимое кол-во рецептов, архив данных. Время монтажа бетонного завода с доп. оборудованием до 6 часов.

Базовая комплектация (основной модуль):

• Бетоносмеситель EUROMIX 610.500: кол-во лопастей – 7 шт., установлен на тензометрических датчиках, дозирование компонентов осуществляется в бетоносмесителе, постоянный опрос датчиков (вес БРУТТО при новом замесе = 0), привод смесительного узла и шиберного затвора - мотор-редуктор.
• Двухсекционный бункер инертных материалов общим объемом 4 м³
• Два ленточных транспортера ЛК-300 с шевронной лентой для подачи инертных материалов из бункера в смеситель, привод - мотор-редуктор NMRV075, 4 кВт, 140 об/мин.
• Система дозирования воды и жидкой добавки.
• Полностью автоматическая система управления EUROMIX LOGIC PRO (режим по принципу «ОДНА КНОПКА»), необходимое кол-во рецептов, архив данных.

Краткое описание работы бетонного завода EUROMIX CROCUS 10.500 Мобильный бетонный завод EUROMIX CROCUS 10.500 производства МП "Завод EUROMIX" предназначен для приготовления бетонов различных марок, согласно заданной рецептуры бетонной смеси, на основе цемента, инертных заполнителей, воды и жидких добавок.

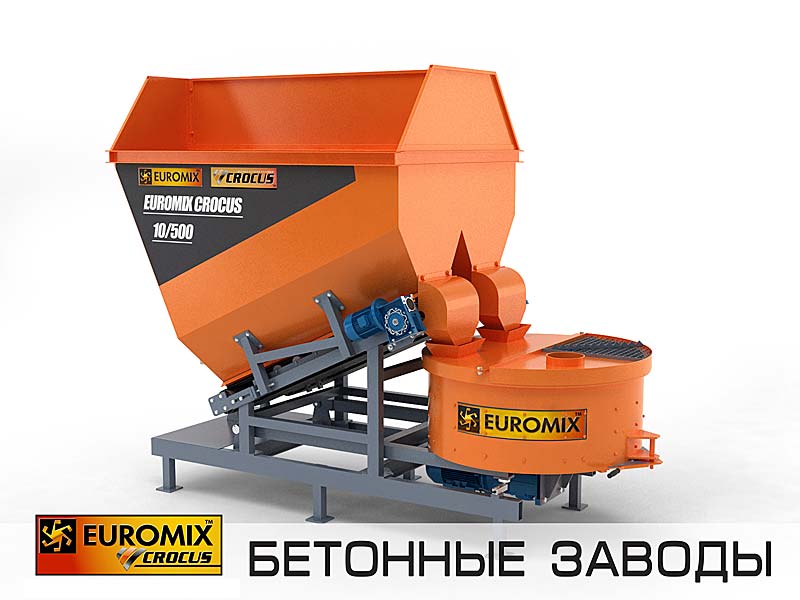

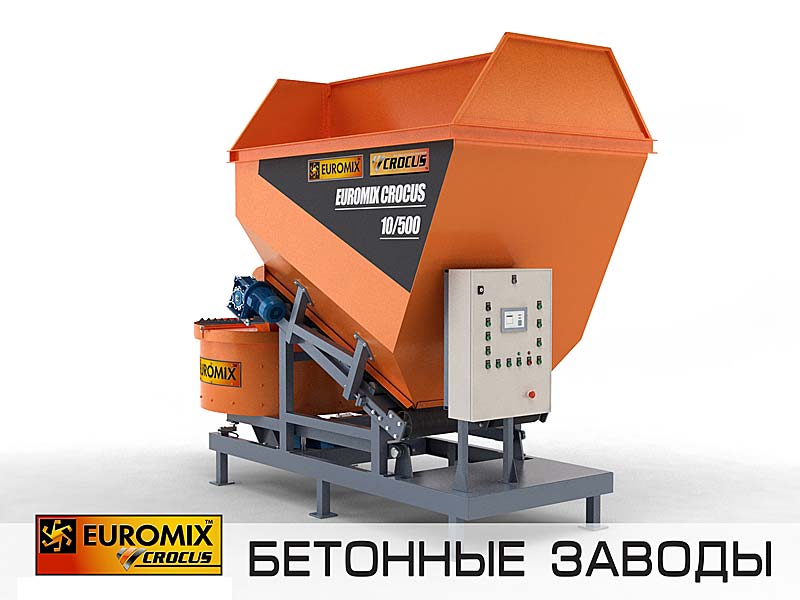

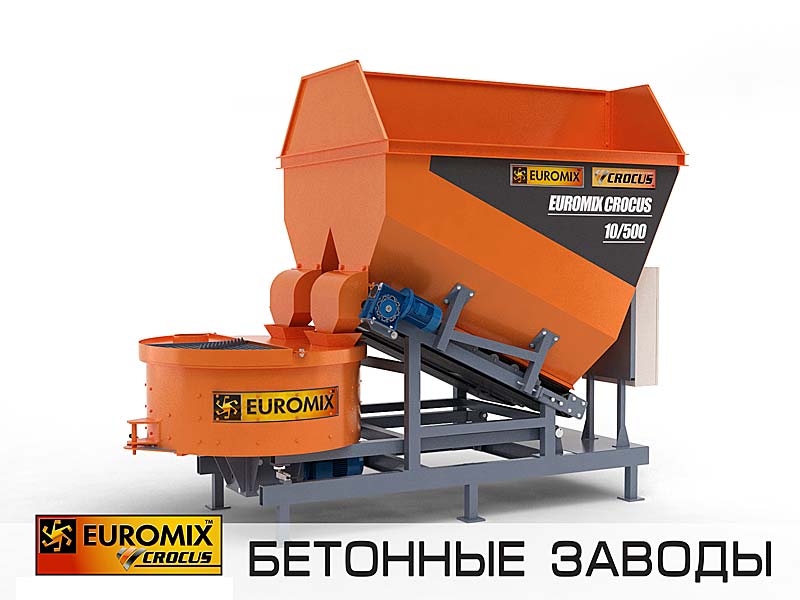

Мобильный бетонный завод EUROMIX CROCUS 10.500 смонтирован на единой раме, и состоит из следующих основных узлов:

• двухсекционный бункер оперативного хранения инертных заполнителей с ленточными питателями;
• смеситель роторный серии EUROMIX 610.500 (объем емкости 500 л);
• система дозирования воды;
• система дозирования жидкой добавки.

Двухсекционный бункер оперативного хранения инертных заполнителей с ленточными питателями серии ЛК предназначен для загрузки поочередно песка и щебня в бетоносмеситель EUROMIX 610.500 в процессе дозирования. Загрузка песка и щебня в соответствующие секции бункера производится фронтальным погрузчиком. Взвешивание компонентов в процессе дозирования осуществляется поочередно при помощи тензометрических датчиков веса, на которых установлен бетоносмеситель EUROMIX 610.500.

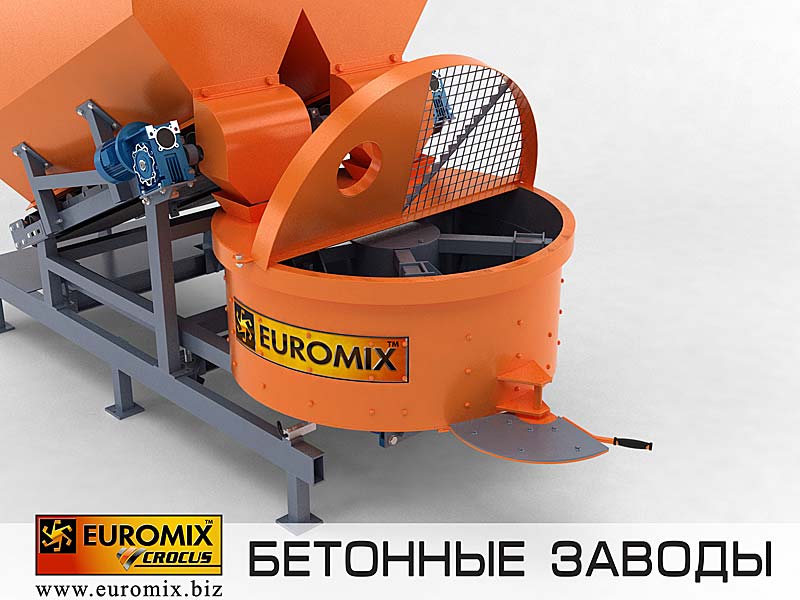

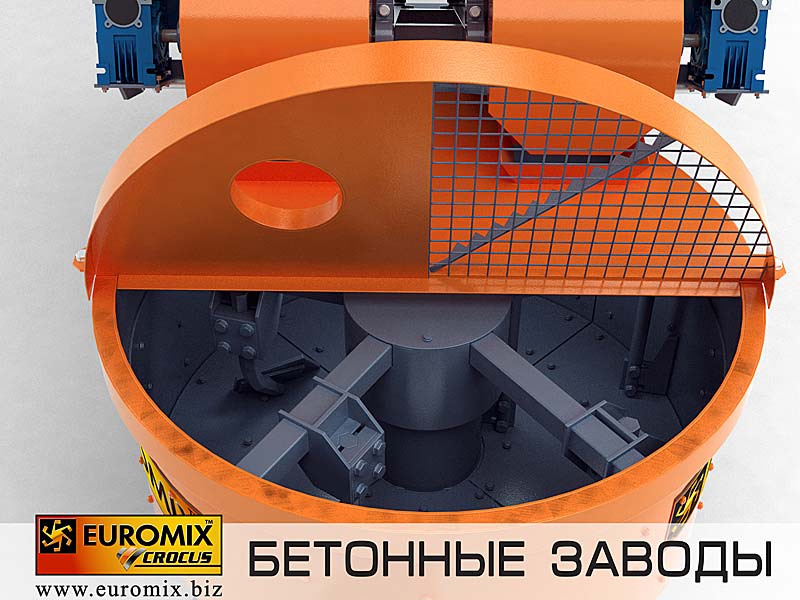

Смесительный узел представляет собой роторный бетоносмеситель EUROMIX 610.500, установленный на тензометрических датчиках веса и предназначенный для взвешивания сыпучих компонентов в процессе дозирования, а также перемешивания компонентов и выгрузки готовой смеси в модуль подачи бетонной смеси.

Система дозирования воды представляет собой последовательную сборку в единую магистраль насоса, водосчетчика и клапана и предназначена для дозированной подачи воды.

Система дозирования жидкой добавки представляет собой последовательную сборку в единую магистраль насоса, водосчетчика и клапана и предназначена для дозированной подачи жидкой добавки.

Функционирование всех механизмов и систем, а также работа мобильного бетонного завода EUROMIX CROCUS 10.500 в целом, осуществляется в автоматическом режиме, согласно алгоритма, описанного ниже, и рецептуры смеси, заданных в контроллере системы автоматизированного управления, входящей в комплект поставки мобильного завода EUROMIX CROCUS 10.500. В процессе работы бункеры оперативного хранения инертных, а также емкости с цементом и жидкими компонентами, должны быть наполнены.

1. В начале цикла производится дозирование компонентов смеси: инертных материалов, цемента, воды и добавки последовательно друг за другом.
1.1 Инертные заполнители (щебень и песок) ленточными питателями поочередно загружаются в бетоносмеситель EUROMIX 610.500, на котором производится непрерывное взвешивание компонентов. При наборе значения веса каждого компонента, согласно заданной рецептуры, ленточные питатели отключаются.
1.2 Цемент при помощи винтового конвейера (шнека) дозировано загружается в бетоносмеситель EUROMIX 610.500, в котором производится непрерывное взвешивание материала. При наборе значения веса, согласно заданной рецептуры, винтовой конвейер (шнек) выключается и загрузка прекращается.
1.3 Вода и жидкая добавка при помощи систем дозирования загружаются в бетоносмеситель EUROMIX 610.500 одновременно, т.к. способ дозирования скоростной поточный. Водосчетчик отсчитывает пройденный объем, и в необходимый момент контроллер отключает подачу.
2. В процессе загрузки производится предварительное перемешивание компонентов. После загрузки всех компонентов в бетоносмеситель EUROMIX 610.500, начинается отсчет времени окончательного перемешивания.
3. По завершении отсчета времени окончательного перемешивания открывается выгрузной затвор бетоносмесителя EUROMIX 610.500, и готовая смесь при помощи ленточного транспортера ЛК подачи бетонной смеси поступает в автомиксер.
Выгрузной затвор бетоносмесителя EUROMIX 610.500 закрывается, и начинается дозированная загрузка инертных заполнителей.
ЦИКЛ ПОВТОРЯЕТСЯ заданное количество раз.
За один цикл производится 0,5 м³ бетона (раствора). Средняя продолжительность цикла, в зависимости от рецептуры смеси, начиная со второго замеса, занимает 120 секунд. При этом производительность мобильного завода EUROMIX CROCUS 10.500 составляет до 10 м³/час.

Видеообзор мобильного бетонного завода EUROMIX CROCUS 10.500

Технические характеристики мобильного бетонного мини завода EUROMIX CROCUS (КРОКУС) 10.500
