Быстромонтируемые мобильные бетонные заводы контейнерного типа

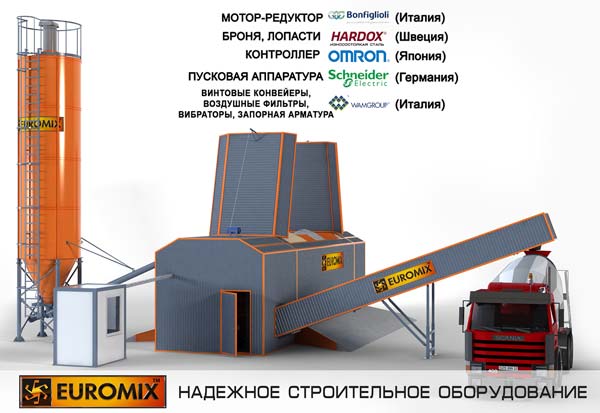

EUROMIX CROCUS (КРОКУС) 30/800.4 COMPACT (ЗИМНИЙ ВАРИАНТ)
(производительность до 30 м³/ч)
(бетонный завод в габаритах 40 футового морского контейнера)



Быстромонтируемые мобильные бетонные заводы контейнерного типа

ЗАВОД EUROMIX предлагает мобильный бетонный завод EUROMIX CROCUS (КРОКУС) 30/800.4 (ЗИМНИЙ ВАРИАНТ), предназначенный для хранения, подачи, точной дотации применяемого сырья и приготовления высококачественных бетонных смесей и растворов для дальнейшего использования их при строительстве зданий и сооружений, а также при производстве строительных материалов.

Базовая комплектация стационарный тип (основной модуль):

  • Бетоносмеситель EUROMIX 600.800.2: горизонтального типа, двухвальный, броня, лопатки изготовлены из износостойкой стали, привод смесительного узла мотор-редуктор  (BONFIGLIOLI RIDUTTORI S.p.A., Италия).
  • Отдельный весовой дозатор цемента: установлен на тензометрических датчиках  (VISHAY, США).
  • Четыре бункера инертных материалов объемом 4,5 м³ каждый: вибраторы  (WAMGROUP, Италия).
  • Ленточный транспортер-дозатор с шевронной лентой: привод - мотор-редуктор  (BONFIGLIOLI RIDUTTORI S.p.A., Италия), установлен на тензометрических датчиках  (VISHAY, США), весовая дозация инертных.
  • Объёмный дозатор воды: насос  (PEDROLLO, Италия), счетчик жидких компонентов, емкость воды объемом 500 литров с датчиком уровня наполнения.
  • Объемный дозатор жидкой добавки: насос  (PEDROLLO, Италия), счетчик жидких компонентов.
  • Винтовой конвейер подачи цемента  (WAMGROUP, Италия).
  • Пневматика  (CAMOZZI, Италия).
  • Полностью автоматическая система управления EUROMIX LOGIC на базе контроллера  (OMRON, Япония) (режим по принципу «ОДНА КНОПКА»), необходимое кол-во рецептов, архив данных.

Модельный ряд бетонных заводов серии EUROMIX CROCUS (КРОКУС) пополнен установкой производительностью до 30 м³/час. Бетонный завод EUROMIX CROCUS (КРОКУС) 30/800.4 COMPACT (ЗИМНИЙ ВАРИАНТ) имеет высокий уровень мобильности. Размеры 40 футового морского контейнера на базе, которого смонтирован бетонный завод, позволяет уменьшить до минимума транспортные расходы, а также время на разборку и сборку бетонного завода. Благодаря компактной конструкции обеспечивается короткое время для монтажа завода на новой площадке.

Наличие перемещаемой смесительно-взвешивающей платформы (весовой дозатор цемента, дозатор воды, бетоносмеситель) позволяет использовать дозаторы нужных объемов при необходимых транспортных габаритах бетонного завода. Электрика и пневматика монтируются не на участке во время установки завода, а смонтированы на заводе-изготовителе, что сокращает время на монтаж бетонного завода на объекте. Для подключения кабины оператора нет необходимости делать дополнительную разводку, для этого в комплекте есть разъемные соединения.

Подача бетона из бетоносмесителя осуществляется с помощью высокоскоростного ленточного транспортера который может быть установлен с трех сторон относительно бетоносмесителя, что также повышает уровень мобильности бетонного завода. Для работы с цементом используется как цементный силос так и станция растаривания мягких контейнеров с электроталью СР 1000 серии «СтройПак». Также для разгрузки цемента можно применить станцию растаривания клапанных мешков (опционально). Для загрузки весового дозатора цемента можно использовать до двух винтовых конвейеров, что позволяет расширить варианты комплектации бетонного завода.

Варианты комплектации быстромонтируемого мобильного бетонного завода
EUROMIX CROCUS (КРОКУС) 30/800.4 COMPACT
(ЗИМНИЙ ВАРИАНТ)

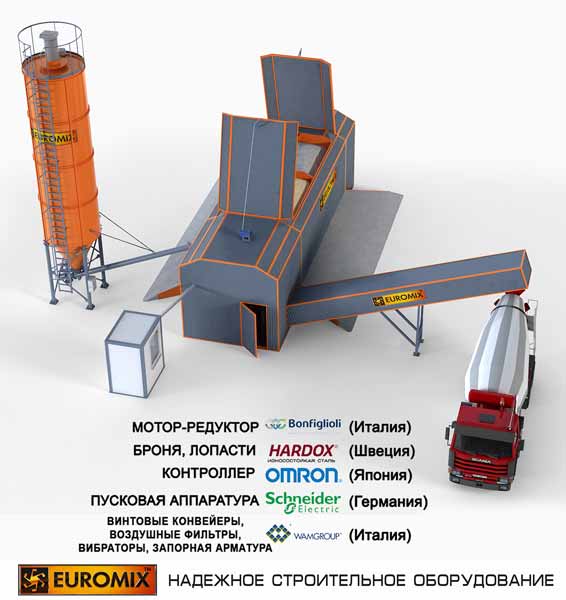

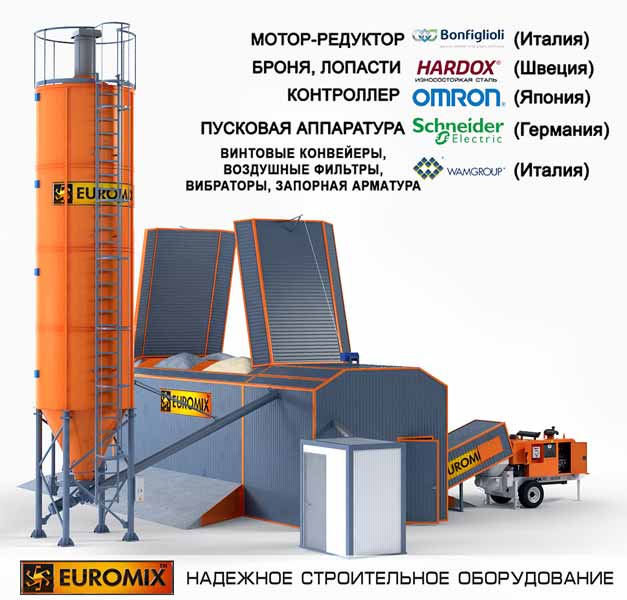

Комплектация №1: быстромонтируемый мобильный бетонный завод EUROMIX CROCUS (КРОКУС) 30/800.4 COMPACT ЗИМНИЙ ВАРИАНТ - в комплекте один силос цемента серии EUROSILO (20, 40, 60, 90 м³) в полной комплектации

Наименование Номер комплектации
  Быстромонтируемый мобильный бетонный завод EUROMIX CROCUS (КРОКУС) 30/800.4 COMPACT ЗИМНИЙ ВАРИАНТ № 1.1 № 1.2 № 1.3 № 1.4
1 EUROMIX CROCUS (КРОКУС) 30/800.4 COMPACT ЗИМНИЙ ВАРИАНТ (основной модуль)
2 Силос цемента EUROSILO 20 (20 м³) (в полной комплектации)
Силос цемента EUROSILO 40 (40 м³) (в полной комплектации)
Силос цемента EUROSILO 60 (60 м³) (в полной комплектации)
Силос цемента EUROSILO 90 (90 м³) (в полной комплектации)
3 Ленточный транспортер ЛК-С-Ж-Г-800-11400 (загрузка автомиксера)
4 Комплект для утепления мобильного бетонного завода EUROMIX CROCUS (КРОКУС) 30/800.4 COMPACT:
Представляет собой комплект сэндвич-панелей и металлоконструкций. На площадке смесителя - 2 окна, дверь. Обшивается смесительно-весовой модуль и пути скипа. Толщина сэндвич-панелей 80 мм.
Крышки бункера инертных с автоматизированным устройством открытия - к-кт

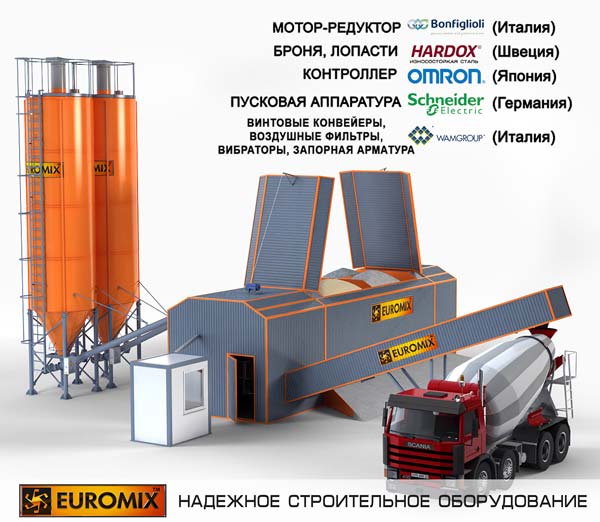

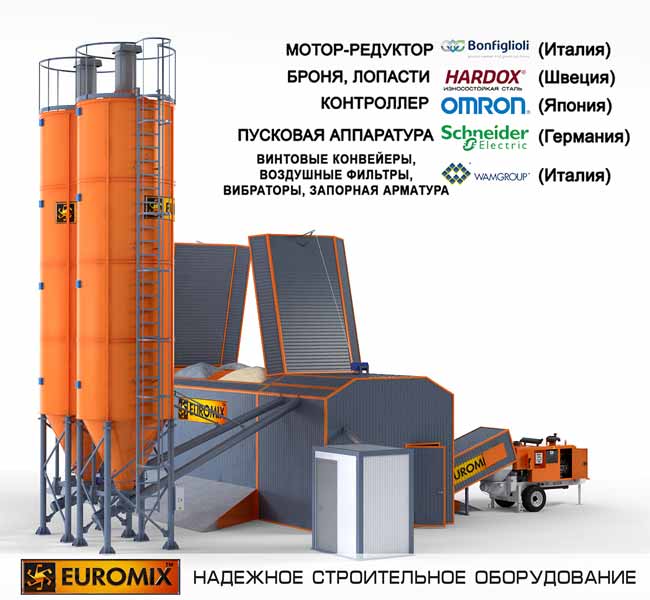

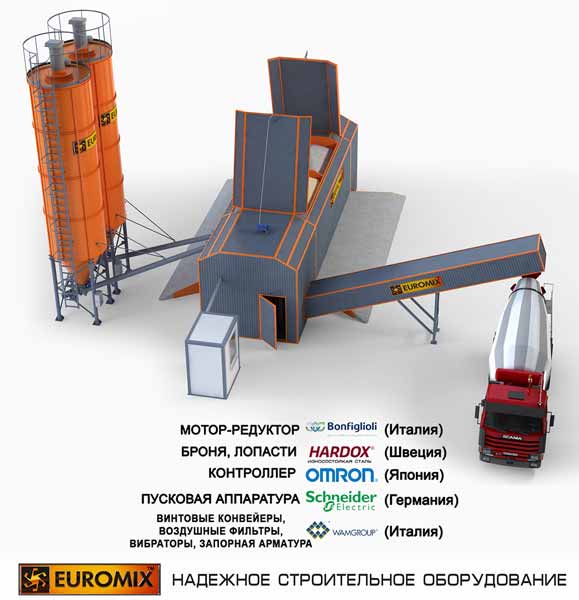

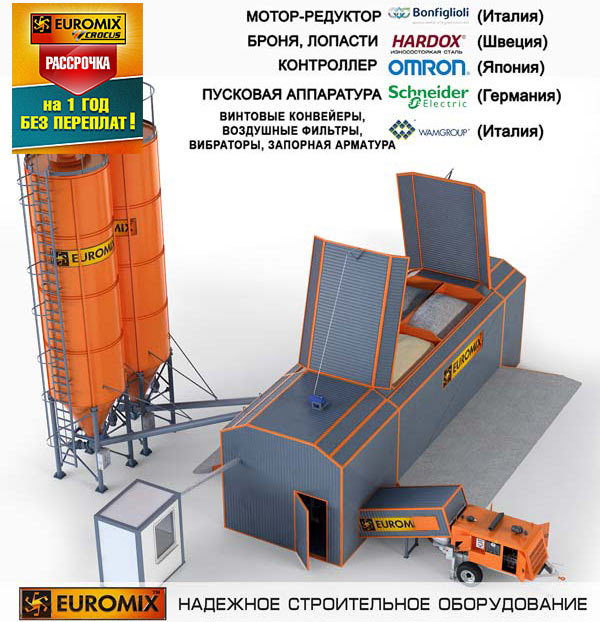

Комплектация №2: быстромонтируемый мобильный бетонный завод EUROMIX CROCUS (КРОКУС) 30/800.4 COMPACT ЗИМНИЙ ВАРИАНТ - в комплекте два силоса цемента серии EUROSILO (20, 40, 60, 90 м³) в полной комплектации

Наименование Номер комплектации
  Быстромонтируемый мобильный бетонный завод EUROMIX CROCUS (КРОКУС) 30/800.4 COMPACT ЗИМНИЙ ВАРИАНТ № 2.1 № 2.2 № 2.3 № 2.4
1 EUROMIX CROCUS (КРОКУС) 30/800.4 COMPACT ЗИМНИЙ ВАРИАНТ (основной модуль)
2 Два силоса цемента EUROSILO 20 (20 м³) (в полной комплектации)
Два силоса цемента EUROSILO 40 (40 м³) (в полной комплектации)
Два силоса цемента EUROSILO 60 (60 м³) (в полной комплектации)
Два силоса цемента EUROSILO 90 (90 м³) (в полной комплектации)
3 Ленточный транспортер ЛК-С-Ж-Г-800-11400 (загрузка автомиксера)
4 Комплект для утепления мобильного бетонного завода EUROMIX CROCUS (КРОКУС) 30/800.4 COMPACT:
Представляет собой комплект сэндвич-панелей и металлоконструкций. На площадке смесителя - 2 окна, дверь. Обшивается смесительно-весовой модуль и пути скипа. Толщина сэндвич-панелей 80 мм.
Крышки бункера инертных с автоматизированным устройством открытия - к-кт

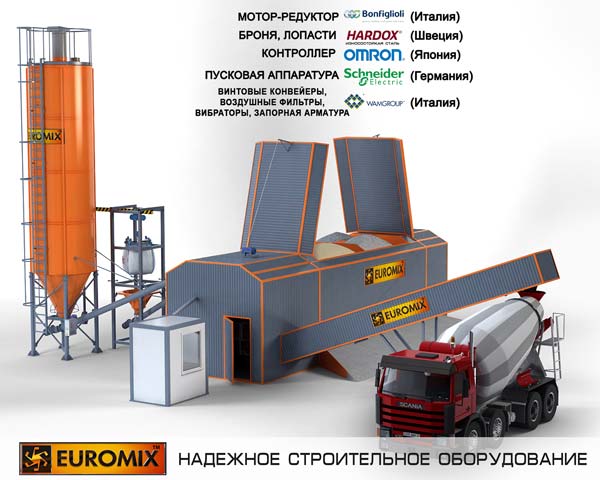

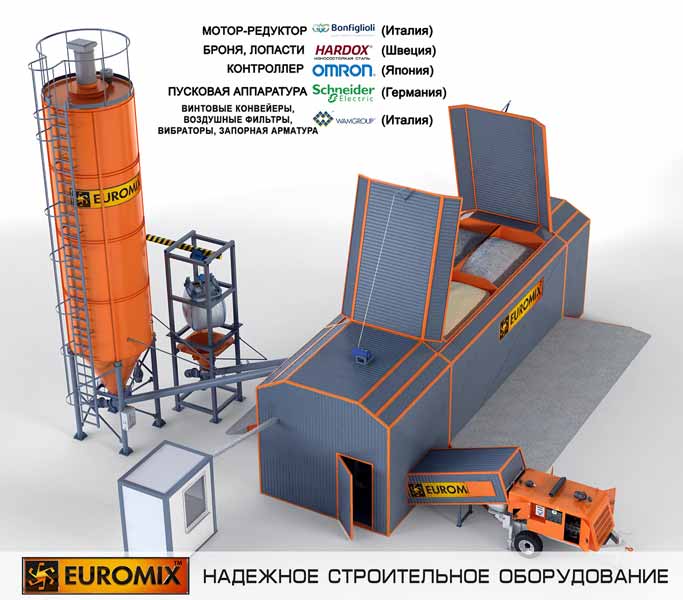

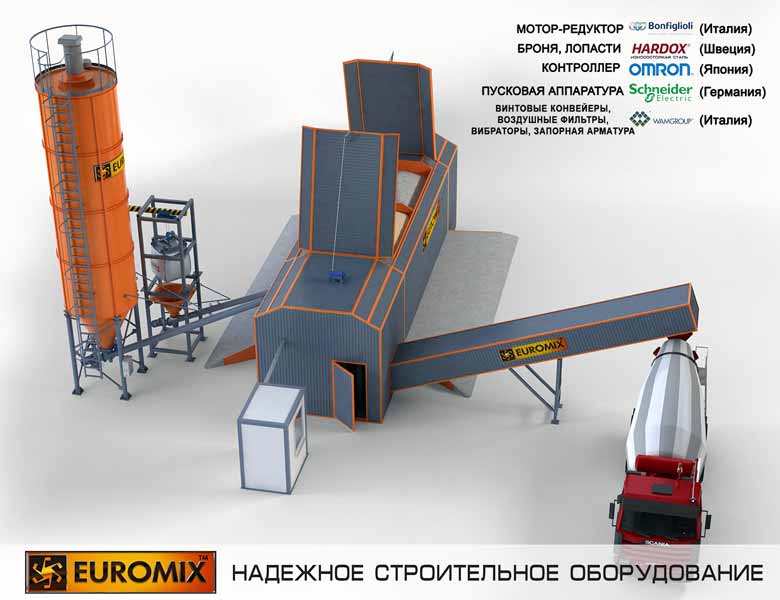

Комплектация №3: быстромонтируемый мобильный бетонный завод EUROMIX CROCUS (КРОКУС) 30/800.4 COMPACT ЗИМНИЙ ВАРИАНТ - в комплекте один силос цемента серии EUROSILO (20, 40, 60, 90 м³) в полной комплектации и станция растаривания мягких контейнеров типа БИГ-БЭГ в полной комплектации.

Наименование Номер комплектации
  Быстромонтируемый мобильный бетонный завод EUROMIX CROCUS (КРОКУС) 30/800.4 COMPACT ЗИМНИЙ ВАРИАНТ № 3.1 № 3.2 № 3.3 № 3.4
1 EUROMIX CROCUS (КРОКУС) 30/800.4 COMPACT ЗИМНИЙ ВАРИАНТ (основной модуль)
2 Силос цемента EUROSILO 20 (20 м³) (в полной комплектации)
Силос цемента EUROSILO 40 (40 м³) (в полной комплектации)
Силос цемента EUROSILO 60 (60 м³) (в полной комплектации)
Силос цемента EUROSILO 90 (90 м³) (в полной комплектации)
3 Станция растаривания мягких контейнеров типа БИГ-БЭГ СР 1000 (с электромеханической талью) (в полной комплектации)
4 Ленточный транспортер ЛК-С-Ж-Г-800-11400 (загрузка автомиксера)
5 Комплект для утепления мобильного бетонного завода EUROMIX CROCUS (КРОКУС) 30/800.4 COMPACT:
Представляет собой комплект сэндвич-панелей и металлоконструкций. На площадке смесителя - 2 окна, дверь. Обшивается смесительно-весовой модуль и пути скипа. Толщина сэндвич-панелей 80 мм.
Крышки бункера инертных с автоматизированным устройством открытия - к-кт

Применение двухвального смесителя принудительного действия гарантирует выпуск качественной бетонной смеси за короткий промежуток времени (время замеса 20-30 сек.).

Для обеспечения обеспыливания процесса загрузки цемента в бетоносмеситель смесительный участок оснащен пылеулавливающим фильтром бетоносмесителя HOPPERTOP.

Большой выбор дополнительного оборудования (ленточные транспортеры различной длины для подачи готовой смеси из бетоносмесителя, различные устройства хранения и работы с цементом позволяют подобрать самый оптимальный вариант (комплектацию) бетонного завода.

Комплектация силосного склада цемента
для быстромонтируемого мобильного бетонного завода
EUROMIX CROCUS (КРОКУС) 30/800.4 COMPACT

Наименование Объем силоса цемента
  Силос цемента и песка EUROSILO
Банка силосная металлическая укомплектована системой загрузки, лестницей, ограждением, площадкой обслуживания.
Объем 20 м³ Объем 40 м³ Объем 60 м³ Объем 90 м³
1 Фильтр для силоса с установочным кольцом
Фильтр системы удаления пыли расположен в верхней части силоса, фильтрующие картриджи очищаются импульсной продувкой сжатым воздухом; соединительный фланец, электрооборудование, кабели и дополнительные принадлежности.
2 Предохранительный клапан VDS 273 предназначен для сброса воздуха в атмосферу при возникновении избыточного давления внутри емкости и забора воздуха из окружающей среды при создании разряжения.
3 Датчики уровня SHP3F
Датчик уровня цемента серии SH представляет собой сигнализатор предельного значения, который позволяет определить степень наполнения силоса материалом, а также для указания максимального или минимального уровня цемента в силосе с использованием вращательного движения. Включает два датчика уровня, соединительные кабели и дополнительные принадлежности.
4 Система аэрации цемента для силоса серии EUROSILO (WAMGROUP, CAMOZZI, пр-во Италия)
предназначена для поддержания материала в силосе в текучем (рыхлом) состоянии. Приводится в действие от сжатого воздуха и состоит из форсунок (вибровентиляторов), регулятора давления с фильтром, тройников, углов, штуцеров, шланга пневматического, электромагнитного клапана, манометра.
5 Затвор ножевой VLQ0250 с ручным приводом используется как пыленепроницаемое запорное устройство для сыпучих материалов, устанавливаются под силосами и сопрягаются с винтовыми конвейерами для загрузки материала в дозаторы. В закрытом положении пластина шибера полностью перекрывает выгрузное окно затвора, удерживая материал в силосе.
6 Винтовой конвейер ES (WAMGROUP, пр-во Италия) (подача цемента)
  • Внутренний диаметр, (мм): 219;
  • Мотор-редуктор, IP 55, (кВт): 15;
  • Производительность (номинальная), (т/ч): 40 при насыпном весе 1,2 кг/дм³ с входным и очистным отверстиями;
  • Винтовой конвейер с наклонной загрузкой и разгрузочным отверстием, смотровыми люками;
  • Длина подачи 12000 мм.

Крепеж для шнека к цементному силосу (приспособлен, начиная с диаметра подающей трубы 160 мм)

Краткое описание работы бетонного завода EUROMIX CROCUS (КРОКУС) 30/800.4 COMPACT
Бетоносмеситель EUROMIX 600.800.2 предназначен для приготовления строительных растворов и бетонов. В качестве привода перемешивающего устройства применяется мотор-редуктор производства компании BONFIGLIOLI RIDUTTORI (пр-ва Италия). Перемешивающее устройство представляет собой два активатора с возможностью регулировки рабочего зазора лопаток и вылета лопастей, что обеспечивает качественное перемешивание различных компонентов смеси. Донный затвор, расположенный в нижней части емкости бетоносмесителя EUROMIX 600.800.2, приводится в действие при помощи пневмопривода производства CAMOZZI (Италия). Ленточный дозатор инертных заполнителей установлен под четырехсекционным бункером, и предназначен для поочередной загрузки из секций бункера в емкость смесителя щебня и песка в заданном количестве. Во время загрузки производится взвешивание инертных материалов на ленточном дозаторе и дальнейшая их подача в бетоносмеситель. В качестве привода ленточного дозатора используется мотор-редуктор компании BONFIGLIOLI RIDUTTORI (Италия).

Дозаторы жидких компонентов установлены на раме, и предназначены для дозирования воды и жидких добавок в емкость бетоносмесителя при приготовлении бетона. Оба дозатора работают по одному принципу. Отличие заключается в типоразмерах комплектующих изделий магистрали.

Способ дозирования дозаторов воды и жидкой добавки – объемный скоростной. Вихревой насос перекачивает жидкость по магистрали из емкости для хранения в смеситель. При этом водосчетчик учитывает расход жидкости, и передает импульсы на контроллер шкафа управления. При достижении заданного количества литров, контроллер передает команду на отключение насоса и на закрытие электромагнитного клапана. В магистрали дозатора воды предусмотрен промежуточный бак объемом 300 литров, управление загрузкой которого осуществляется за счет датчика-реле уровня и электромагнитного клапана, независимо от работы системы дозирования. Датчик отслеживает верхний уровень заполнения емкости, при котором подает команду на закрытие электромагнитного клапана. Когда уровень жидкости в баке ниже верхнего, клапан открыт.

Применяемые комплектующие системы подачи воды и жидких добавок:
  - насосы Pedrollo (Италия);
  - водосчетчик (Германия);
  - электромагнитный клапан TORK
а также соединительные элементы магистрали и другие комплектующие.

Шкаф системы управления бетонным заводом реализован на базе контроллера OMRON, и предназначен для размещения пускорегулирующих, коммутирующих и соединительных устройств. С панели управления шкафа осуществляется контроль и управление всеми агрегатами бетонного завода, как в ручном, так и автоматическом режиме. Процесс дозирования сыпучих компонентов осуществляется посредством весового модуля, который обрабатывает сигналы от тензодатчиков, и передает сигналы на контроллер, который вместе с тем получает импульсы от дозаторов жидких компонентов и задает алгоритм работы системы в целом, передавая определенные сигналы в нужные моменты на пускорегулирующие элементы системы управления. Выносной сенсорный дисплей ESA, предназначенный для настройки параметров работы системы управления Заводом, а также для контроля и отображения заданной рецептуры и текущих значений загружаемых компонентов, необходимых для приготовления бетона определенной марки.

Продукция выпускаемая на бетонном заводе серии EUROMIX CROCUS:
  - товарный бетона плотностью от 2000 до 2500 кг/м³;
  - специальных бетонов плотностью от 300 до 2500 кг/м³.

Одним из основных отличий мобильного бетонного завода серии EUROMIX CROCUS (КРОКУС) 30/800.4 COMPACT является то, что все узлы и агрегаты, которые задействованы в подготовке и производстве бетона или раствора, располагаются на общей раме, являющегося неотъемлемой частью бетонного завода и представляющего собой главный модуль мобильного бетонного завода. Такое расположение узлов и агрегатов позволяет легко перемещать и разворачивать бетонный завод практически в любом месте без предъявления жестких требований к площадке. За счет простоты модульной конструкции завод монтируется в течение нескольких часов при использовании минимального количества ресурсов. В отличие от стационарных бетонных заводов, мобильный бетонный завод не требует никаких согласований и оформления документов при его размещении на объекте. После выполнения работ мобильный бетонный завод легко перебазировать на другую площадку.

Состав главного модуля супермобильного бетонного завода EUROMIX CROCUS (КРОКУС) 30/800.4 COMPACT

  • бетоносмеситель принудительного действия EUROMIX 600.800.2 рабочим объемом 800 л (оснащен затвором с электромеханическим приводом и стальной крышкой с доступом для очистки и осмотра);
  • четрехсекционный бункер для инертных заполнителей общим объемом 18 м³;
  • ленточный транспортер-дозатор для взвешивания и подачи инертных заполнителей в бетоносмеситель;
  • отдельный весовой дозатор цемента;
  • емкость 800 л и насосный дозатор воды ПОТОК 8.150;
  • насосный дозатор хим. добавок;
  • система автоматизированного управления САУ EUROMIX LOGIC;
  • рама основание.

Технические характеристики мобильного бетонного завода EUROMIX CROCUS (КРОКУС) 30/800.4 COMPACT

Производительность, м³/ч До 30
Бетоносмеситель двухвальный, принудительного типа
Мощность привода бетоносмесителя, кВт 22/td>
Наличие брони бетоносмесителя да
Количество бункеров хранения инертных 4
Объем емкости смесителя, л 800
Количество фракции заполнителя до 4
Количество марок цемента до 2
Наибольшая крупность заполнителя, мм до 35
Объем одной секции бункера, м³ 4,5
Система управления производственным процессом автоматизированная система управления на базе контроллера OMRON
Система дозирования заполнителей, цемента весовая, на тензорезисторных датчиках
Система дозирования добавок объемная
Мощность привода водяной помпы, кВт 5,5
Количество насосов для хим. добавок 1
Количество рецептов до 30
Подогрев воды опционально
Класс точности дозаторов
- по заполнителям и цементу, %
- по воде, %
- по хим. добавкам, %

2
2
2
Режим работы автоматический/ручной
Масса нетто (стационарное исполнение/исполнение с прицепом), кг до 9000
Габаритные размеры в транспортном состоянии (Д×Ш×В), мм 12000×2500×2500
Высота выгрузки смеси, мм 700
Высота бортов бункеров, мм 3950
Напряжение питания, В 380 + 5%
Частота тока, Гц 50
Установленная мощность, кВт до 60
Необходимое давление воды на входе, бар 3
