Комплекс быстромонтируемых мобильных бетонных заводов контейнерного типа
EUROMIX CROCUS (КРОКУС) 30/800.4 COMPACT
(комплекс из ДВУХ или ТРЕХ бетонных заводов производительностью 60 м³/час или 90 м³/час)
(бетонный завод в габаритах 40 футового морского контейнера)

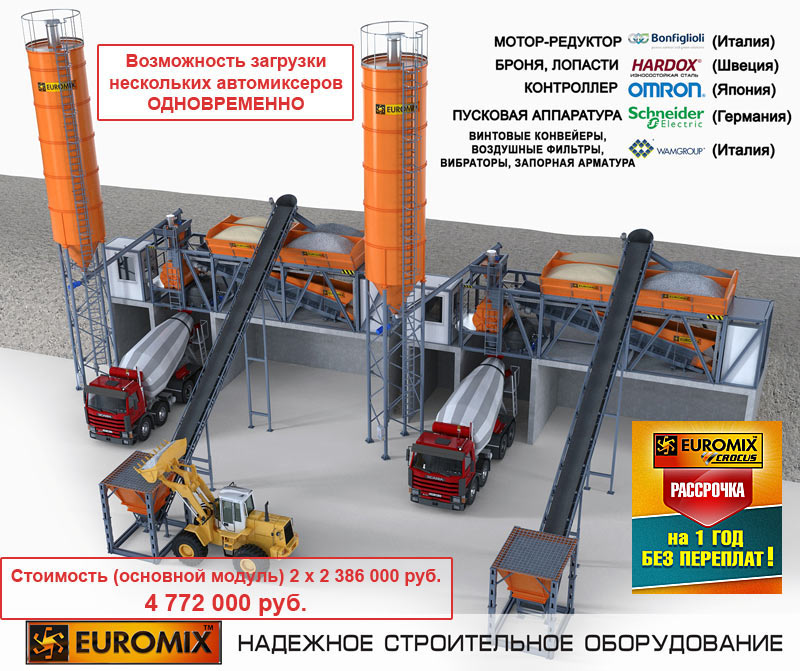

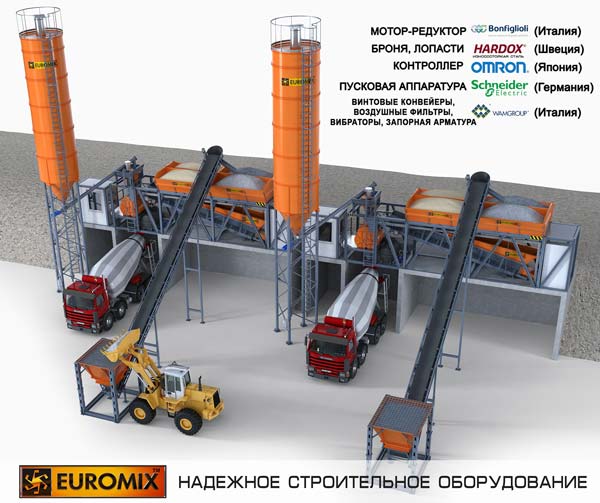

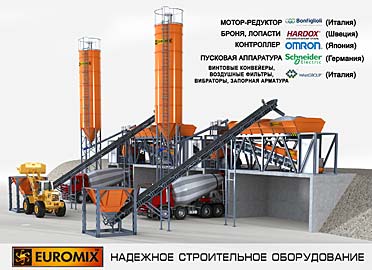

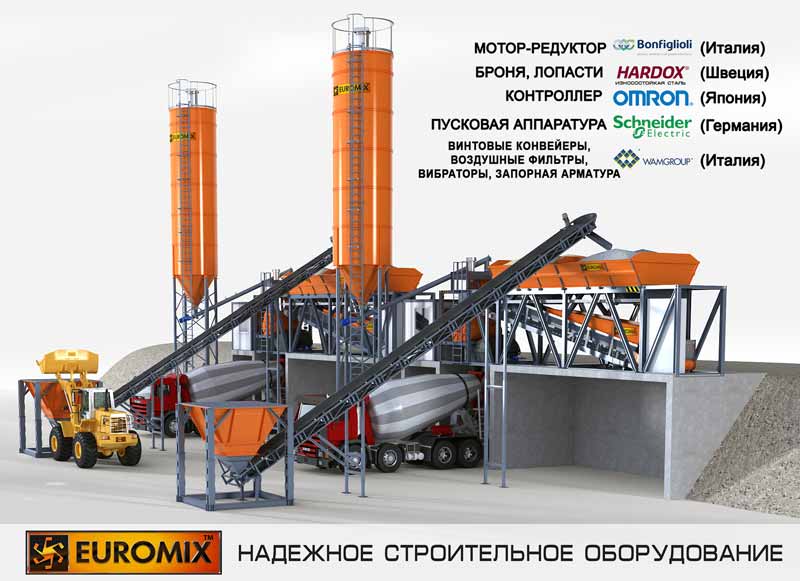

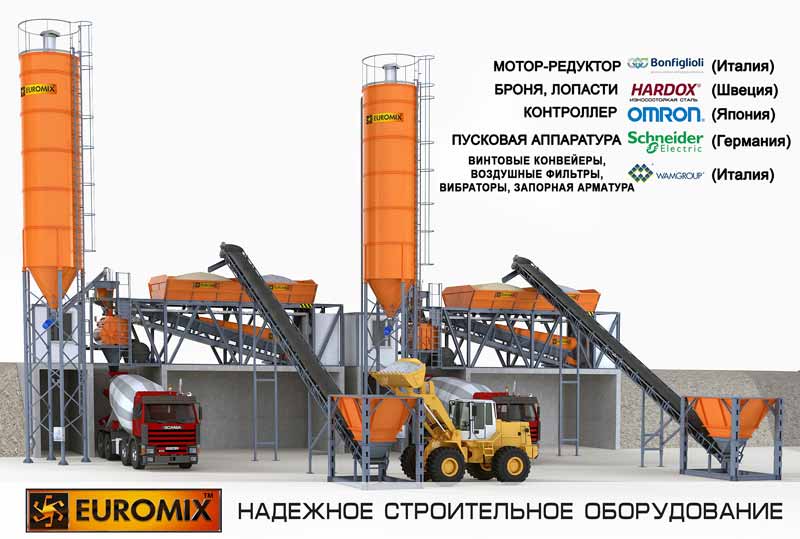

Комплекс из ДВУХ заводов EUROMIX CROCUS (КРОКУС) 30/800.4 COMPACT
общей производительностью 60 м³/час

комплекс из двух бетонных заводов

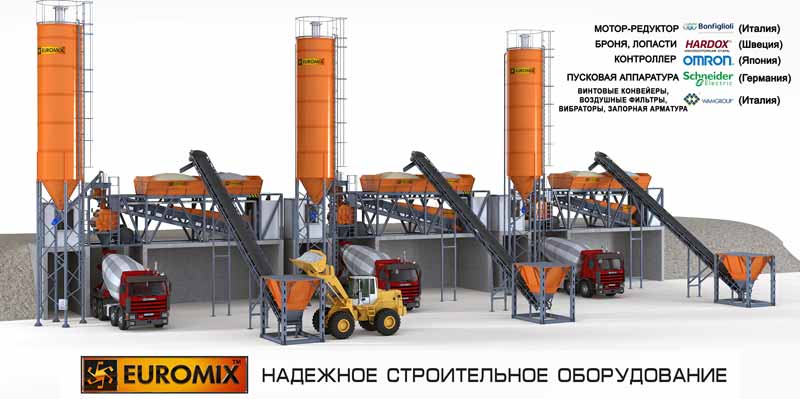

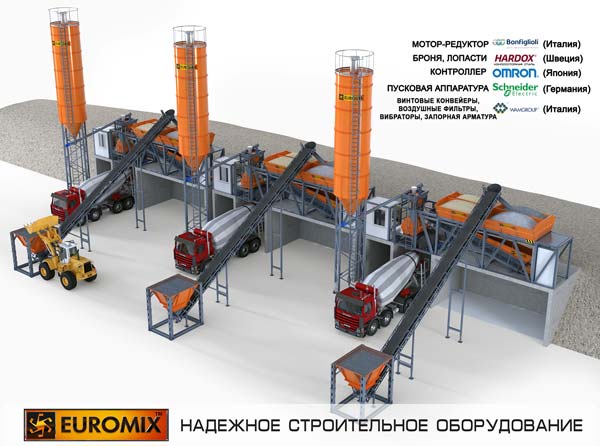

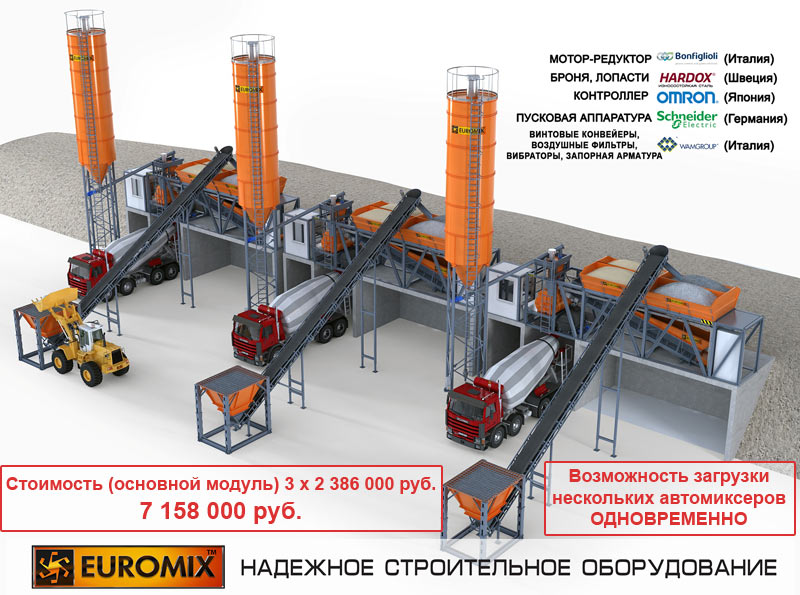

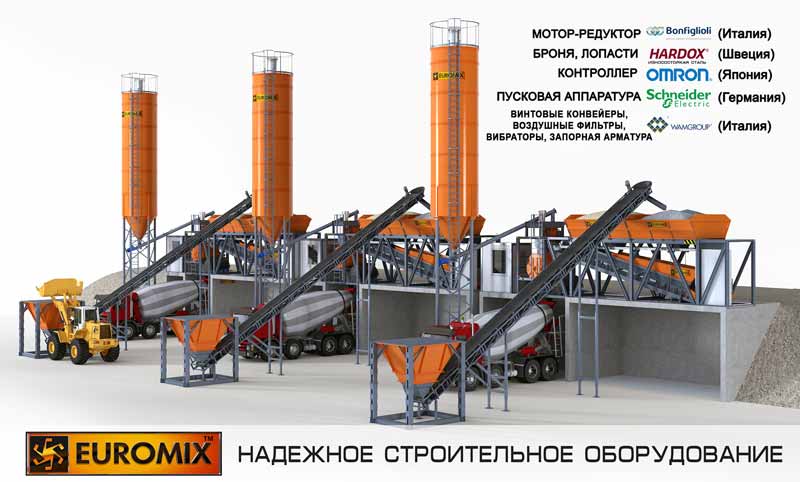

Комплекс из ТРЕХ заводов EUROMIX CROCUS (КРОКУС) 30/800.4 COMPACT
общей производительностью 90 м³/час

комплекс из трех бетонных заводов

ЗАВОД EUROMIX предлагает комплекс мобильных бетонных заводов EUROMIX CROCUS (КРОКУС) 30/800.4, предназначенный для хранения, подачи, точной дозации применяемого сырья и приготовления высококачественных бетонных смесей и растворов для дальнейшего использования их при строительстве зданий и сооружений, а также при производстве строительных материалов.

Продукция выпускаемая на бетонных заводах серии EUROMIX CROCUS:

  • товарный бетона плотностью от 2000 до 2500 кг/м³;
  • специальных бетонов плотностью от 300 до 2500 кг/м³.

Одним из основных отличий мобильных бетонных заводов серии EUROMIX CROCUS (КРОКУС) 30/800.4 COMPACT является то, что все узлы и агрегаты, которые задействованы в подготовке и производстве бетона или раствора, располагаются на общей раме, являющейся неотъемлемой частью бетонного завода и представляющей собой главный модуль мобильного бетонного завода. Такое расположение узлов и агрегатов позволяет легко перемещать и разворачивать бетонный завод практически в любом месте без предъявления жестких требований к площадке. За счет простоты модульной конструкции завод монтируется в течение нескольких часов при использовании минимального количества ресурсов. В отличие от стационарных бетонных заводов, мобильный бетонный завод не требует никаких согласований и оформления документов при его размещении на объекте. После выполнения работ мобильный бетонный завод EUROMIX CROCUS (КРОКУС) 30/800.4 COMPACT легко перебазировать на другую площадку.

Базовая комплектация (основной модуль):

  • Бетоносмеситель EUROMIX 600.800.2: горизонтального типа, двухвальный, броня, лопатки изготовлены из износостойкой стали, привод смесительного узла мотор-редуктор  (BONFIGLIOLI RIDUTTORI S.p.A., Италия).
  • Отдельный весовой дозатор цемента: установлен на тензометрических датчиках  (VISHAY, США).
  • Четыре бункера инертных материалов объемом 9 м³ каждый: вибраторы  (WAMGROUP, Италия).
  • Ленточный транспортер-дозатор с шевронной лентой: привод - мотор-редуктор  (BONFIGLIOLI RIDUTTORI S.p.A., Италия), установлен на тензометрических датчиках  (VISHAY, США), весовая дозация инертных.
  • Объёмный дозатор воды: насос  (PEDROLLO, Италия), счетчик жидких компонентов, емкость воды объемом 500 литров с датчиком уровня наполнения.
  • Объемный дозатор жидкой добавки: насос  (PEDROLLO, Италия), счетчик жидких компонентов.
  • Винтовой конвейер подачи цемента  (WAMGROUP, Италия).
  • Пневматика  (CAMOZZI, Италия).
  • Полностью автоматическая система управления EUROMIX LOGIC на базе контроллера  (OMRON, Япония) (режим по принципу «ОДНА КНОПКА»), необходимое кол-во рецептов, архив данных.

Варианты комплектации комплекса быстромонтируемых мобильных бетонных заводов
EUROMIX CROCUS (КРОКУС) 30/800.4 COMPACT

Комплектация №1: комплекс из ДВУХ бетонных заводов общей производительностью 60 м³/час

Наименование Кол-во Номер комплектации
1 Быстромонтируемый мобильный бетонный завод EUROMIX CROCUS (КРОКУС) 30/800.4 COMPACT 2 № 1.1 № 1.2 № 1.3 № 1.4
2 EUROMIX CROCUS (КРОКУС) 30/800.4 COMPACT (основной модуль) 2
3 Силос цемента EUROSILO 20 (20 м³) (в полной комплектации) 2
  Силос цемента EUROSILO 40 (40 м³) (в полной комплектации) 2
  Силос цемента EUROSILO 60 (60 м³) (в полной комплектации) 2
  Силос цемента EUROSILO 90 (90 м³) (в полной комплектации) 2
4 Станция загрузки инертных материалов:
  - бункер хранения инертных материалов объем 6 м³;
  - ленточный транспортер ЛК-С-Ж-Г-800-17000, с распределителем материала
2

Комплектация №2: комплекс из ТРЕХ бетонных заводов общей производительностью 90 м³/час

Наименование Кол-во Номер комплектации
1 Быстромонтируемый мобильный бетонный завод EUROMIX CROCUS (КРОКУС) 30/800.4 COMPACT 3 № 2.1 № 2.2 № 2.3 № 2.4
2 EUROMIX CROCUS (КРОКУС) 30/800.4 COMPACT (основной модуль) 3
3 Силос цемента EUROSILO 20 (20 м³) (в полной комплектации) 3
  Силос цемента EUROSILO 40 (40 м³) (в полной комплектации) 3
  Силос цемента EUROSILO 60 (60 м³) (в полной комплектации) 3
  Силос цемента EUROSILO 90 (90 м³) (в полной комплектации) 3
4 Станция загрузки инертных материалов:
  - бункер хранения инертных материалов объем 6 м³;
  - ленточный транспортер ЛК-С-Ж-Г-800-11400, с распределителем материала
3

Комплектация силосного склада цемента
для быстромонтируемого мобильного бетонного завода
EUROMIX CROCUS (КРОКУС) 30/800.4 COMPACT

Наименование Объем силоса цемента
  Силос цемента и песка EUROSILO
Банка силосная металлическая укомплектована системой загрузки, лестницей, ограждением, площадкой обслуживания.
Объем 20 м³ Объем 40 м³ Объем 60 м³ Объем 90 м³
1 Фильтр для силоса с установочным кольцом
Фильтр системы удаления пыли расположен в верхней части силоса, фильтрующие картриджи очищаются импульсной продувкой сжатым воздухом; соединительный фланец, электрооборудование, кабели и дополнительные принадлежности.
2 Предохранительный клапан VDS 273 предназначен для сброса воздуха в атмосферу при возникновении избыточного давления внутри емкости и забора воздуха из окружающей среды при создании разряжения.
3 Датчики уровня SHP3F
Датчик уровня цемента серии SH представляет собой сигнализатор предельного значения, который позволяет определить степень наполнения силоса материалом, а также для указания максимального или минимального уровня цемента в силосе с использованием вращательного движения. Включает два датчика уровня, соединительные кабели и дополнительные принадлежности.
4 Система аэрации цемента для силоса серии EUROSILO (WAMGROUP, CAMOZZI, пр-во Италия)
предназначена для поддержания материала в силосе в текучем (рыхлом) состоянии. Приводится в действие от сжатого воздуха и состоит из форсунок (вибровентиляторов), регулятора давления с фильтром, тройников, углов, штуцеров, шланга пневматического, электромагнитного клапана, манометра.
5 Затвор ножевой VLQ0250 с ручным приводом используется как пыленепроницаемое запорное устройство для сыпучих материалов, устанавливаются под силосами и сопрягаются с винтовыми конвейерами для загрузки материала в дозаторы. В закрытом положении пластина шибера полностью перекрывает выгрузное окно затвора, удерживая материал в силосе.
6 Винтовой конвейер ES (WAMGROUP, пр-во Италия) (подача цемента)
  • Внутренний диаметр, (мм): 219;
  • Мотор-редуктор, IP 55, (кВт): 15;
  • Производительность (номинальная), (т/ч): 40 при насыпном весе 1,2 кг/дм³ с входным и очистным отверстиями;
  • Винтовой конвейер с наклонной загрузкой и разгрузочным отверстием, смотровыми люками;
  • Длина подачи 12000 мм.

Крепеж для шнека к цементному силосу (приспособлен, начиная с диаметра подающей трубы 160 мм)

Краткое описание работы бетонного завода EUROMIX CROCUS (КРОКУС) 20/750.4 COMPACT
Бетоносмеситель EUROMIX 600.800.2 входящий в состав бетонного завода EUROMIX CROCUS (КРОКУС) 30/800.4 COMPACT предназначен для приготовления строительных растворов и бетонов. В верхней части емкости бетоносмесителя установлена откидная крышка, а в нижней – привод перемешивающего устройства. В качестве привода перемешивающего устройства применяется мотор-редуктор производства компании BONFIGLIOLI RIDUTTORI. Перемешивающее устройство представляет собой активатор с возможностью регулировки рабочего зазора лопаток и вылета лопастей, что обеспечивает качественное перемешивание различных компонентов смеси. Донный затвор секторного типа, расположенный в нижней части емкости бетоносмесителя EUROMIX 600.800.2, приводится в действие при помощи пневмопривода CAMOZZI (Италия). Момент отключения пневмопривода донного затвора отслеживается при помощи двух датчиков положения. Ленточный дозатор для взвешивания и подачи инертных заполнителей установлен под четырехсекционным бункером, и предназначен для поочередной загрузки из секций бункера в емкость бетоносмесителя щебня и песка в заданном количестве. В качестве привода ленточного дозатора используются мотор-редукторы компании BONFIGLIOLI RIDUTTORI (Италия).

Дозаторы жидких компонентов установлены на раме и предназначены для дозирования воды через и жидких добавок в емкость бетоносмесителя через промежуточную накопительную емкость. Оба дозатора работают по одному принципу. Отличие заключается в типоразмерах комплектующих изделий магистрали.

Способ дозирования дозаторов воды и жидкой добавки – объемный, скоростной. Вихревой насос перекачивает жидкость по магистрали из емкости для хранения в промежуточную емкость установленную над бетоносмесителем. При этом водосчетчик учитывает расход жидкости, и передает импульсы на контроллер шкафа управления. При достижении заданного количества литров, контроллер передает команду на отключение насоса и на закрытие электромагнитного клапана. В магистрали дозатора воды предусмотрен промежуточный бак объемом 800 литров, управление загрузкой которого осуществляется за счет датчика-реле уровня и электромагнитного клапана, независимо от работы системы дозирования. Датчик отслеживает верхний уровень заполнения емкости, при котором подает команду на закрытие электромагнитного клапана. Когда уровень жидкости в баке ниже верхнего, клапан открыт.

Применяемые комплектующие системы подачи воды и жидких добавок:
  - насосы Pedrollo (Италия);
  - водосчетчик (Германия);
  - электромагнитный клапан TORK
а также соединительные элементы магистрали и другие комплектующие.

Шкаф системы управления бетонным заводом реализован на базе контроллера OMRON, и предназначен для размещения пускорегулирующих, коммутирующих и соединительных устройств. С панели управления шкафа осуществляется контроль и управление всеми агрегатами бетонного завода, как в РУЧНОМ, так и АВТОМАТИЧЕСКОМ режиме. Процесс дозирования сыпучих компонентов осуществляется посредством весового модуля, который обрабатывает сигналы от тензодатчиков, и передает сигналы на контроллер, который вместе с тем получает импульсы от дозаторов жидких компонентов и задает алгоритм работы системы в целом, передавая определенные сигналы в нужные моменты на пускорегулирующие элементы системы управления. Выносной сенсорный дисплей ESA, предназначенный для настройки параметров работы системы управления заводом, а также для контроля и отображения заданной рецептуры и текущих значений загружаемых компонентов, необходимых для приготовления бетона определенной марки.

Весовой модуль COMPACT 2

Технические характеристики мобильного бетонного завода
EUROMIX CROCUS (КРОКУС) 30/800.4 COMPACT

Производительность, м³/ч до 30
Бетоносмеситель двухвальный,принудительного типа
Мощность привода бетоносмесителя, кВт 18,5
Наличие брони бетоносмесителя да
Количество бункеров хранения инертных 4
Объем емкости смесителя, л 800
Количество фракции заполнителя до 4
Количество марок цемента до 2
Наибольшая крупность заполнителя, мм до 35
Объем одной секции бункера, м³ 9
Система управления производственным процессом автоматизированная система управления на базе контроллера OMRON
Система дозирования заполнителей, цемента весовая, на тензорезисторных датчиках
Система дозирования добавок объемная
Мощность привода водяной помпы, кВт 5,5
Количество насосов для хим. добавок 1
Количество рецептов до 30
Подогрев воды опционально
Класс точности дозаторов
- по заполнителям и цементу, %
- по воде, %
- по хим. добавкам, %

2
2
2
Режим работы автоматический/ручной
Масса нетто (стационарное исполнение/исполнение с прицепом), кг до 9000
Габаритные размеры в транспортном состоянии (Д×Ш×В), мм 12000×2500×2500
Высота выгрузки смеси, мм 700
Высота бортов бункеров, мм 3950
Напряжение питания, В 380 + 5%
Частота тока, Гц 50
Установленная мощность, кВт до 50
Необходимое давление воды на входе, бар 3

Бетонный завод EUROMIX CROCUS (КРОКУС) 30/800.4 COMPACT
