Микрокремнезем

Микрокремнезем применяется в качестве высокоактивной минеральной добавки к бетону и цементуй предназначен для приготовления бетонов высоких марок по прочности и водонепроницаемости, а также высокой коррозионной стойкости.

Допустимая область применения бетонов с микрокремнеземом (при его дозировках в пределах 20% от массы цемента) - все бетонные и железобетонные конструкции сооружений жилищно-гражданского и промышленного строительства, включая системы питьевого водоснабжения.

Химический состав

SiO2	Al2O3	Fe2O3	CaO	MgO	Na2O	K2O	C	S
90-92%	0,68%	0,69%	0,85%	1,01%	0,61%	1,23%	0,98%	0,26%

Физические свойства

Размер частиц	<1мкм
Плотность - неуплотненный - уплотненный - суспензия	от 130 до 350 кг/м³ от 480 до 720 кг/м³ от 1320 до 1440 кг/м³
Площадь поверхности	от 13 000 до 30 000 м²/кг

Преимущества, получаемые от применения микрокремнезема:

• Нарастание прочности
  Микрокремнезем может обеспечить прочность на сжатие, намного превышающую прочность обычных бетонов, и здесь ограничивающим фактором является только прочность заполнителя. При использовании природных заполнителей достигается прочность свыше 150 Н/мм², а при использовании специальных высокопрочных заполнителей можно достичь прочности 300 Н/мм².
• Проницаемость

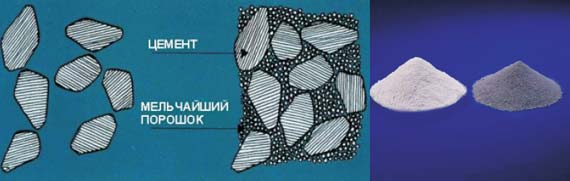

  Эффект заполнения пор, создаваемый пуццолановыми сферическими микрочастицами, способствует значительному уменьшению капиллярной пористости и проницаемости бетона. Фактически непроницаемый бетон можно получить при умеренном содержании микрокремнезема и сравнительно низком содержании обычного портландцемента. Поскольку микрокремнезем оказывает большее влияние на проницаемость, чем на прочность, бетон с содержанием микрокремнезема всегда будет гораздо менее проницаемым, чем бетон эквивалентной прочности на обычном портландцементе.
• Защита арматуры
  В Норвегии и Швеции исследования бетонных конструкций в возрасте до 12 лет показали, что высококачественные бетоны с содержанием микрокремнезема обладают не меньшей устойчивостью к карбонизации, чем бетоны такой же прочности на обычном портландцементе, и гораздо лучше предотвращают проникновение хлоридов из морской воды (поведена масса лабораторных измерений коррозии арматуры. Можно с уверенностью сказать, что при условии надлежащего выдерживания, способность бетона с микрокремнеземом защищать стальную арматуру не будет существенно отличаться по сравнению с бетоном той же прочности на обычном портландцементе).
• Морозостойкость
  Низкая проницаемость и повышенная плотность цементного камня обеспечивает прекрасную морозостойкость бетона с микрокремнеземом. Не существует несовместимости микрокремнезема с воздухововлекающими добавками, в действительности стабильная реологическая структура пластичного бетона с микрокремнеземом уменьшает потерю вовлеченного воздуха при транспортировке и вибрировании.
• Химическое воздействие
  Известно, что низкая проницаемость и низкое содержание свободной извести повышает устойчивость бетона к воздействию агрессивных химических веществ. Бетон с содержанием микрокремнезема обладает этими качествами и проявляет прекрасную устойчивость к воздействию целого ряда веществ. Долгосрочные полевые испытания в Норвегии показали, что по своей потенциальной устойчивости к сульфатам он равен сульфатостойкому портландцементу.
• Экономия
  Применение микрокремнезема конденсированного в массовом строительстве также позволяет экономить до 40% цемента без ухудшения характеристик бетона и сокращать расход тепловой энергии при тепловлажной обработке изделий.
