Виброформы для изготовления колец стеновых колодезных серии "ВК"

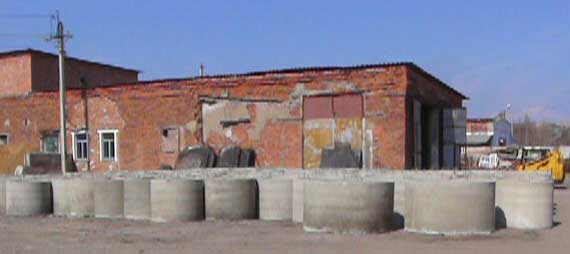

Фотогалерея оборудования в работе

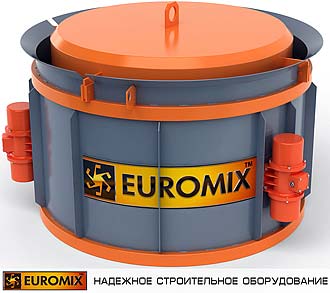

Виброформа ВК 15.9

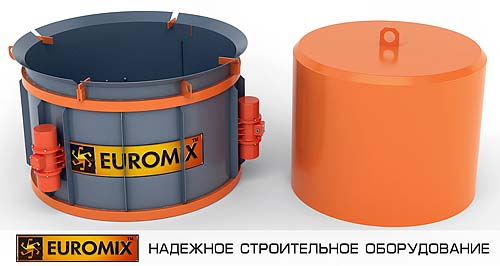

Виброформа является сборной цилиндрической сварной металлоконструкцией. Она состоит из опалубки, сердечника и металлического поддона.

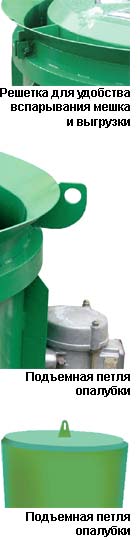

Опалубка имеет форму пустотелого цилиндра, изготовленного из толстолистовой стали, оснащенного упрочняющими обечайками, ребрами жесткости и подъемными петлями (4 петли). На опалубке, для правильной фиксации сердечника в центре виброформы смонтированы упоры (4 упора) и установлены виброустройства (на базе вибратора ВИ 99 Б). Сердечник является сварной цилиндрической пустотелой метало-конструкцией, верхняя часть которой имеет усеченную конусообразную форму с приваренной петлей в центре, в нижней части с внутренней стороны приварено кольцо шириной 80мм из листовой стали.

Сборка виброформы осуществляется следующим образом:
- на ровную площадку кладется металлический поддон (допускается формование изделий без поддона на ровной бетонной площадке);
- с помощью грузоподъемного механизма на этот поддон устанавливается опалубка;
- с помощью грузоподъемного механизма внутрь опалубки помещается сердечник и устанавливается по центру с помощью упоров.

Виброформа в сборе и готова к работе.

Виброформа устанавливается в цехе по производству стеновых колец на поддоне или на ровной бетонной площадке, на которой будут формоваться и выстаиваться готовые изделия.

Для организации производства необходимо иметь следующее оборудование:
- бетоносмеситель СКАУТ 300;
- подъемное устройство ПУ 03, оборудованное ручным приводом грузоподъемного механизма.

Так же при производстве используется готовый армированный каркас по ГОСТ 23279-85 и бетонная смесь по ГОСТ 7473-94.

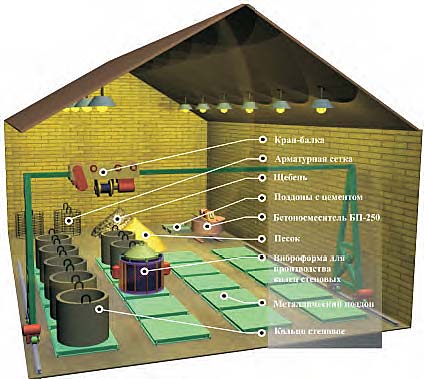

Цех по производству колец стеновых колодезных

В собранную и готовую к работе виброформу устанавливают армированный каркас (изготовленный в соответствие с технической документацией на кольца стеновые) между внешним и внутренним формообразующим цилиндром (между опалубкой и сердечником). Опускают фиксирующие положение сердечника упоры и вручную лопатами загружают приготовленную бетонную смесь (согласно утвержденной рецептуре). Затем производится виброуплотнение в соответствие с технологической документацией (включаются вибраторы опалубки). После уплотнения бетонной смеси виброформа снимается подъемным устройством и переносится на другой поддон для последующей загрузки.

Использующиеся виброустройства, разработанные на базе вибратора ВИ 99 Б, подключаются к трехфазной сети переменного тока частотой 50 Гц, напряжением 380 В с глухозаземленной нейтралью через устройство защитного отключения.

Вибратор ВИ 99 Б - это вибратор электромеханический общего назначения с круговыми колебаниями; предназначен для возбуждения вибрации в установках по уплотнению бетонных смесей.

Вибратор представляет собой трехфазный асинхронный электродвигатель с короткозамкнутым ротором и с установленными на концах вала ротора дебалансами.

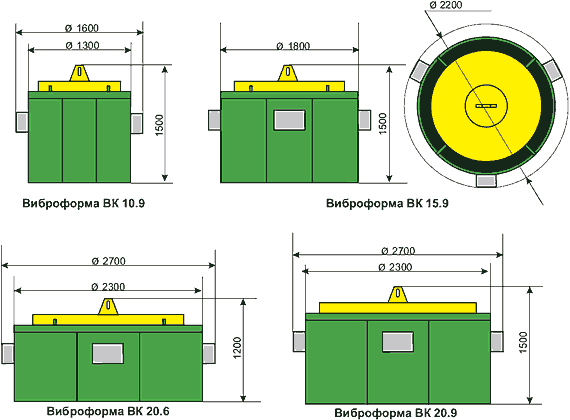

Габаритные размеры

Технические характеристики
